当前位置:首页 > 产品中心 > ZXLP直联式不锈钢清水泵
ZXLP直联式不锈钢清水泵

ZXLP直联式不锈钢清水泵

  • 产品名称ZXLP直联式不锈钢清水泵
  • 产品型号ZXLP
  • 产品简介ZXLP直联式不锈钢清水泵广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。

产品详细

ZXLP直联式不锈钢清水泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质杂质泵。常用型号:25ZWLP8-15、32ZWLP10-20、50ZWLP10-20、50ZWLP15-30、65ZWLP20-30、65ZWLP30-18、80ZWLP40-16、80ZWLP65-25、80ZWLP50-60、100ZWLP100-15、100ZWLP80-20、100ZWLP100-20、125ZWLP120-20、150ZWLP200-15、200ZWLP280-14、200ZWLP280-28、250ZWLP400-20、300ZWLP800-20等

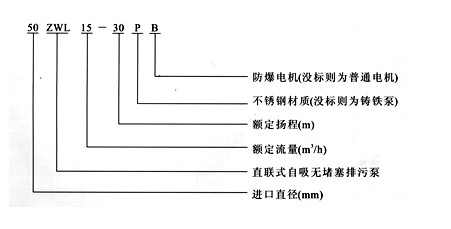

ZXLP直联式不锈钢清水泵型号意义

  例如:50ZWL15-30PB
  50-进口直径(mm)
  ZW-自吸式无堵塞排污泵
  L-直联
  15-额定流量(m3/h)
  30-额定扬程(m)
  P-不锈钢材质(没标则为铸铁泵)
  B-防爆电机(没标则为普通电机)
ZXLP直联式不锈钢清水泵特点:
1.结构紧凑,该系列泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸排污泵比较,占地面积减少30%
2运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有很好的动静平衡,运行时无振动,低噪音、延长了轴承的使用寿命,改善了使用环境。
3.采用先进水力模型,具有效率高,性能好等特性。
4.安装使用维护方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。结构独特,自吸性能好,工作前只需保证泵体内储有定量引液即可

ZXLP直联式不锈钢清水泵工作原理

ZXLP直联式不锈钢清水泵的泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与排污泵工作腔相通,构成泵的轴向回流外混式系统。排污泵停止工作后,泵内腔已储有一定容积的液体。当排污泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网络回流到工作腔,气体被排污泵外,使泵内形成一定的真空度,达到自吸的作用。

ZXLP直联式不锈钢清水泵使用范围

1、环境温度≤50℃,介质温度≤80℃特要求可达200℃.

2、介质PH值铸铁材质为6-9,不锈钢为2-13.

3、介质重度不超过1240千克/m3。

4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。

5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

ZXLP直联式不锈钢清水泵结构特点
ZWL直联式自吸泵采用直联式结构,与国内同类排污泵产品相比,具有结构紧凑、振动少、自吸性能好、排污能力强、高效节能,使用维修方便等特点。

ZXLP直联式不锈钢清水泵性能参数

型号规格
流量 扬程 效率 转速 电机 自吸 总吸程 通过能力
高度
直联式自吸泵 m3/h (m)  (%)  r/min  KW (m)  (m)  固体 纤维
直径 长度
25ZWLP8-15自吸泵 8 15 55 2900 1.5 5 6.5 15 120
32ZWLP10-20自吸泵 10 20 55 2900 2.2 5 6.5 20 150
40ZWLP10-20自吸泵 10 20 55 2900 2.2 5 6.5 25 230
40ZWLP15-30自吸泵 15 30 60 2900 3 5 6.5 25 230
50ZWLP10-20自吸泵 10 20 58 2900 2.2 5 6.5 30 230
50ZWLP20-12自吸泵 20 12 58 2900 2.2 5 6.5 30 230
50ZWLP15-30自吸泵 15 30 60 2900 3 5 6.5 30 250
65ZWLP30-18自吸泵 30 18 60 1450 4 5 6.5 40 380
65ZWLP20-30自吸泵 20 30 60 2900 5.5 5 6.5 40 350
80ZWLP40-16自吸泵 40 16 62 1450 4 5 6.5 48 400
80ZWLP65-25自吸泵 65 25 62 2900 7.5 5 6.5 48 400
80ZWLP80-35自吸泵 80 35 62 2900 15 5 7 48 400
80ZWLP50-60自吸泵 50 60 55 2900 22 5 6.5 48 400
100ZWLP100-15自吸泵 100 15 65 1450 7.5 5 6.5 60 500
100ZWLP80-20自吸泵 80 20 65 1450 7.5 5 6.5 60 500
100ZWLP100-20自吸泵 100 20 60 1450 11 5 6.5 60 500
100ZWLP100-30自吸泵 100 30 60 2900 22 5 6.5 60 500
100ZWLP80-45自吸泵 80 45 53 2900 30 5.5 6.5 60 500
100ZWLP80-60自吸泵 80 60 58 2900 37 5.5 6.5 60 500
100ZWLP80-80自吸泵 80 80 55 2900 45 5.5 6.5 60 500
125ZWLP120-20自吸泵 120 20 55 1450 15 5 6.5 60 625
150ZWLP200-15自吸泵 200 15 63 1450 15 5 6.5 90 750
200ZWLP280-14自吸泵 280 14 63 1450 22 5 6.5 120 1000
200ZWLP300-18自吸泵 300 18 65 1450 37 5 6.5 120 1000
200ZWLP300-22自吸泵 300 22 65 1450 45 5 6.5 120 1000
200ZWLP280-28自吸泵 280 28 65 1450 55 5 6.5 120 1000
250ZWLP400-20自吸泵 400 20 65 1450 55 4.5 6.5 150 1250
300ZWLP600-10自吸泵 600 10 65 1450 45 4.5 6.5 180 1500
300ZWLP800-14自吸泵 800 14 65 1450 55 4.5 6.5 180 1500
300ZWLP800-20自吸泵 800 20 65 1450 75 4.5 6.5 180 1500

ZXLP直联式不锈钢清水泵使用注意事项
1、,检查ZWL直联式自吸泵底座、泵盖等连接部位的紧固件有否松动,如有松动应固紧。
2、用手盘动电机风叶是否有卡住或异声等现象。
3、打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
4、接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
5、开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。

终南泵阀订货须知:

为了更好选择合适的自吸泵,满足您的使用要求,我们终南泵阀制造有限公司订货须知如下,望新老客户注意:


1、根据输送介质或混合物的名称,浓度,泵进口压力,使用温度对材料的腐蚀程度,合理使用泵的材质,密封形式和泵的结构。


2、订货前请确认产品型号、流量、扬程、功率、材质、具体使用环境等;如果需要终南泵阀代为选型时,请提供详细的使用环境和技术要求,以便帮您选择合适的产品;当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们终南泵阀的技术为您审核把关。


3、在用户选用液下排污泵性能恰当,遵守说明中的规定的保管及使用规则的情况下,产品因制造质量不良而发生的损坏不能正常工作时我们终南泵阀免费为用户修理或更换零件(易损件除外)。


4、用户如需特殊材质,请来函注明材质牌号,我们终南泵阀会根据具体情况安排生产。


5、用户在使用过程中,发现产品质量问题,请及时反应问题,以便我们及时处理。


以上为我公司一般供货标准,如有特殊要求,请与我公司人员进行协商。
